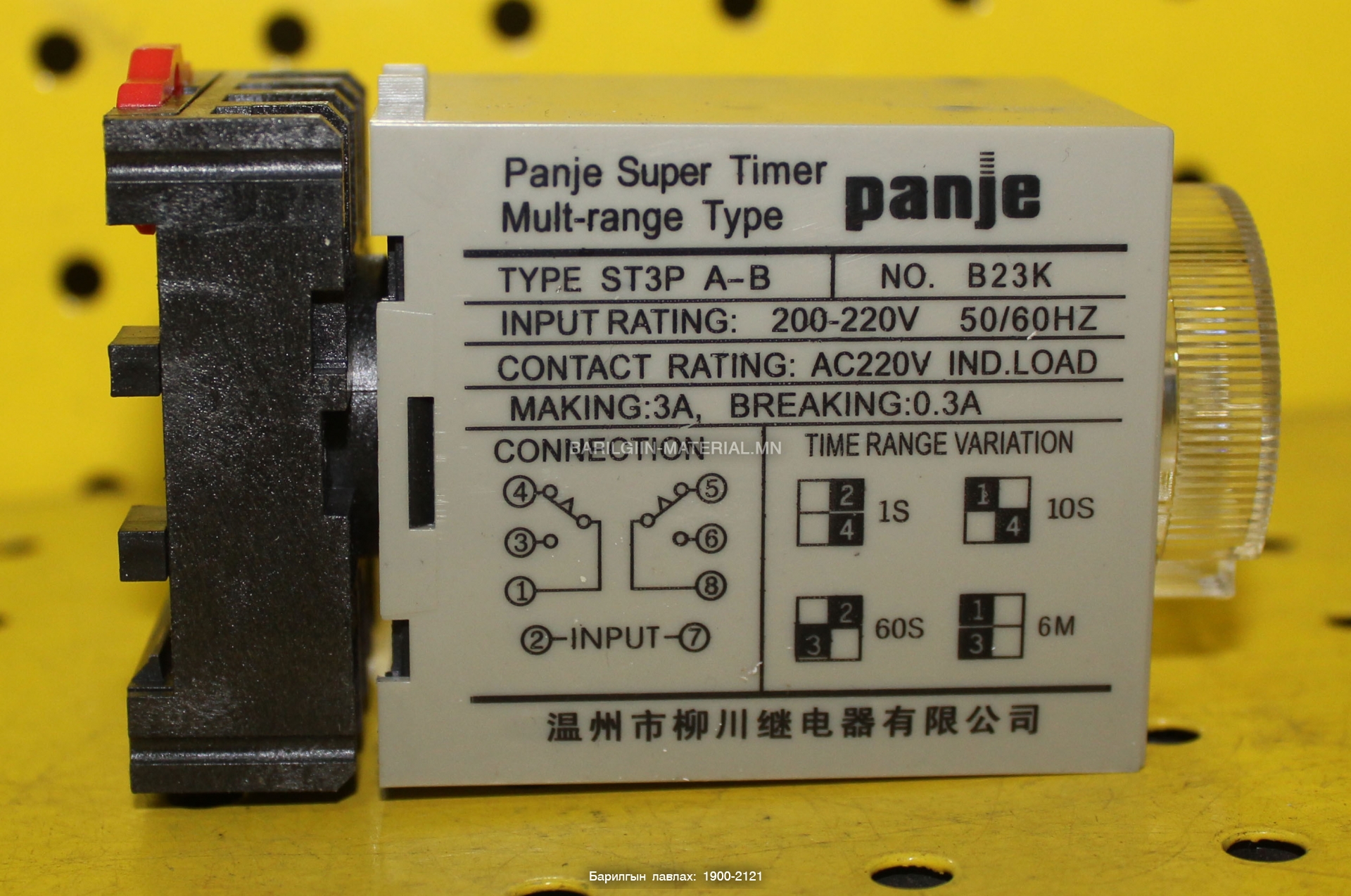

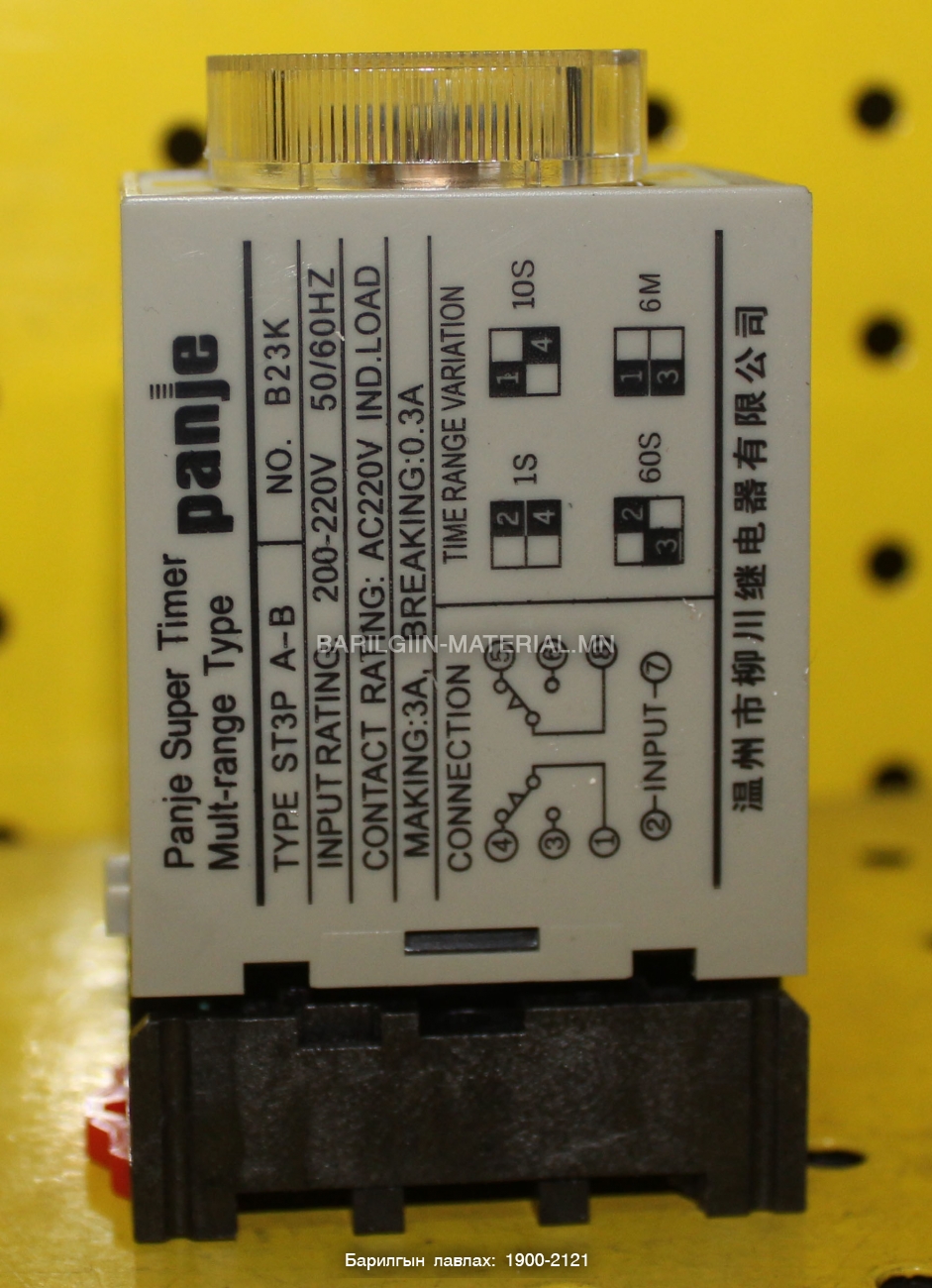

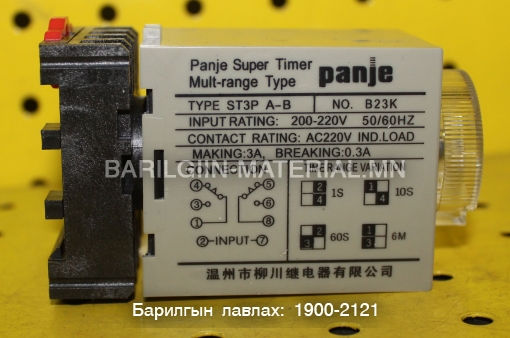

релей type st3p Panje Super Timer Mult-range Type
аш энгийн, гэхдээ тохиромжтой цаг хугацаатай буухиа. DIP шилжүүлэгчээс цагийн хуваарийг тохируулах ба потенциометрээр үржүүлэгчийг тааруулна. Схемийн техникийн датаг хүснэгтээс харна уу. Энэ реле нь зөвхөн хойшлуулах функцтэй байдаг.
Техникийн нарийвчилсан реле:
Specifications
ST3P Time Relay,super time relay,electrical time relay
1.Model:ST3PA,ST3PC,ST3PG
2.Contact capacity:3A AC220V
3.track mount
Time Delay Relay(ST3P),super time relay,electrical time relay
SPECIFICATION |
|
Item |
Electronic time relay |
Model |
ST3PA / ST3PC / ST3PG |
Operating power |
AC24v 220V 380V 50HZDC24V |
Contact capacity |
3A AC220V(Resistance) |
Operating pattern |
ST3PA:on-delay ; ST3PC:on-delay with instantaneous ST3PG:release-delay |
Contact form |
ST3PA / ST3PG:DPDT ; ST3PC:SPDT with instantaneous |
Repeat error |
≤1% |
Timing range |
-A: 0.05~0.5s/5s/30s/3min -B:0.1~1s/10s/60s/6min -C:0.5~5s/50s/5min/30min -D:1~10s/100s/10min/60min -E:5~60s/10min/60min/6h -F:0.25~2min/20min/2h/12h -G:0.5~4min/40min/4h/24h |
Outline size |
55*41*84mm |
Mounting type |
track mounting |
